摩托车活塞环安装图解
安装活塞环前应仔细阅读本安装使用说明书;安装活塞环前检查气缸、活塞是否残缺或拉伤,活塞配缸间隙是否正常;安装活塞环前检测活塞、缸套、活塞环等相关部件的精度;
活塞环安装前应注意:

    1、安装活塞环前应仔细阅读本安装使用说明书;

    2、安装活塞环前检查气缸、活塞是否残缺或拉伤,活塞配缸间隙是否正常;

    3、安装活塞环前检测活塞、缸套、活塞环等相关部件的精度;

    4、安装活塞环前检查活塞环型号、规格及配缸间隙;

    5、安装前应清洗活塞、缸套、活塞环;

    6、安装前将活塞环及环槽表面涂抹合适的润滑油;

    7、镀铬缸套请勿安装镀铬活塞环。

    活塞环安装时:

    1、安装顺序,应先安装油环,再安装气环,由下至上安装;

    2、安装各道环时,活塞环开口切勿过分撑开(开口不可撑开超过该环径向厚度T的8倍),保持刚能套入活塞即可;

    3、安装组合油环:

    a)将衬环(中骨)装入活塞油环槽内,注意衬环开口不能重叠;

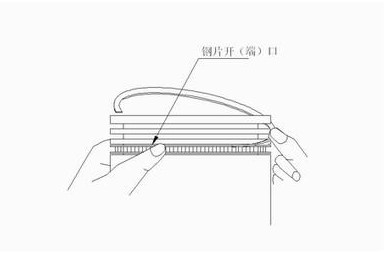

    b)安装下钢(刮)片、上钢片,不可用工具撑开开口。如图,安装时,先将下钢片一端卡入环槽(衬环上),且用大母指按住钢片端口位置,另一只手大母指顺其钢片侧面滑入环槽内,然后用同样方法装入上钢片。勿将下上钢片同装在衬环的一侧;


    c)为避免在活塞推入气缸时,可能造成的衬环开口重叠,请将上下钢片开口与衬环接头错开90~120度。

    d)安装后,用手轻轻旋转组合油环,应平滑无卡滞现象。

    4、气环安装:

    a)使用专用工具安装;

    b)依次安装二道气环、一道气环,切勿将第一道与第二道气环颠倒安装;

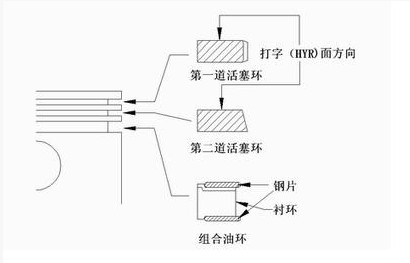

    c)安装时,应将有标记(HYR、HY、CSR、TLK、ALS、H、R等)的一面朝上(活塞头部方向)

    d)将气环的开口位置相互错开180度,不要将开口置于活塞销方向。

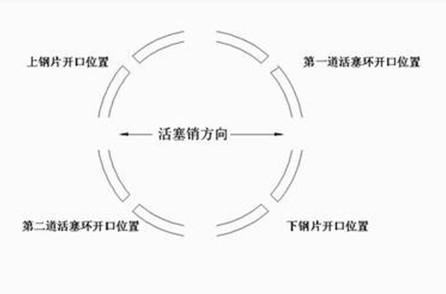

    5、活塞环组装入气缸前,调整好各道环的开口位置,如图所示。


    使用时:

    1、调整好点火时间,设置符合要求的混合比;

    2、新环安装后应按规定进行冷磨合;

    3、不要低挡位高速行车,低温启动发动机后要预热;

    4、使用规定的燃料,选用优质的机油;

    5、保持发动机良好通风;

    6、保持油足、水足、空气足;

    7、水冷却发动机要严格控制水温。
